四氟包裹O型圈耐高温耐腐蚀耐磨耐酸碱耐油

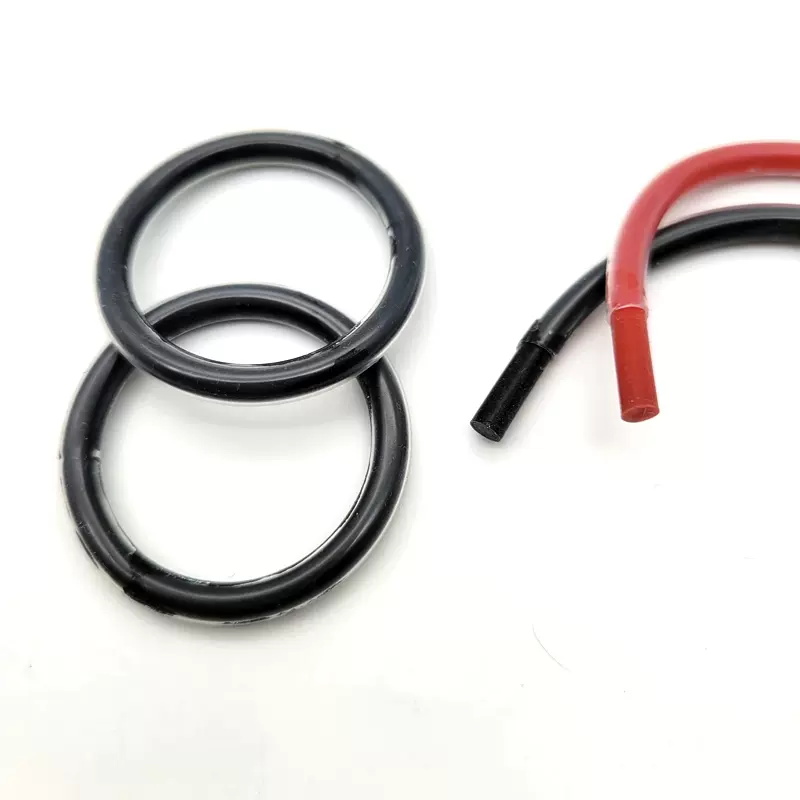

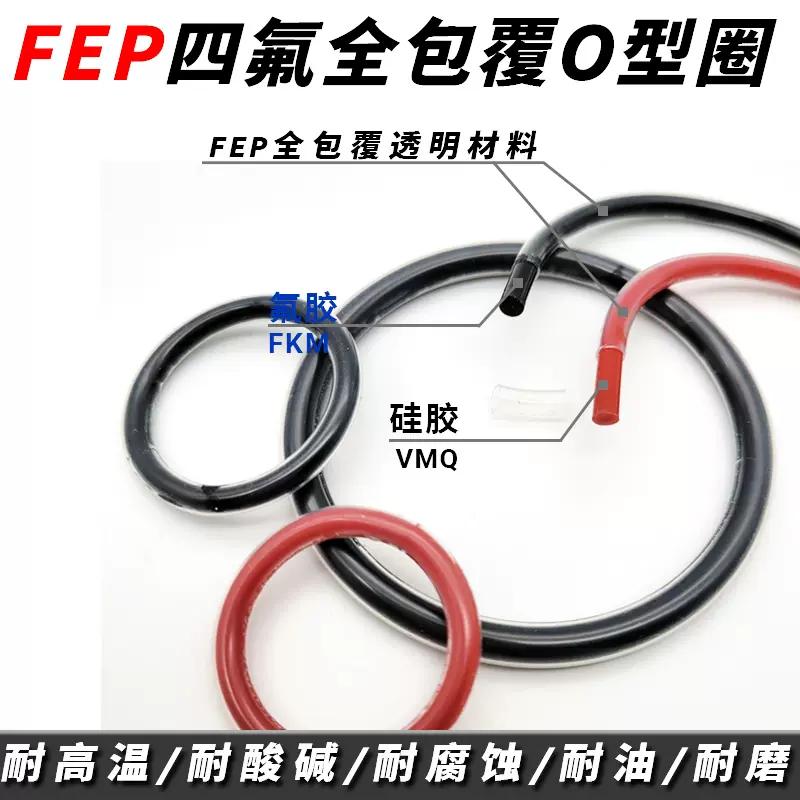

四氟全包覆O型密封圈（包氟O型圈）是将橡胶的弹性和密封性与PTFE的耐化学性有机的结合起来，它是由一个硅橡胶（SI）或氟橡胶（FKM）制的内芯和相对较薄的PTFE FEP（FEP）或PTFE PFA（PFA）外覆组合而成，这种橡胶和PTFE组合的密封圈具有优异的密封性能。

外覆FEP/ PFA O型圈具有良好的抗溶涨性和化学稳定性（除非在高温下受到碱金属、氟和一些卤化物的侵蚀）在靠近橡胶 O型圈附近有很好的弹性， FEP/ PFA的摩擦系数非常小（仅为0.1~0.2），而且具有优良的抗气体渗透性，这些性能使得包氟O型圈能够真正应用于恶劣的环境中。

无接缝且表面致密均匀的FEP/PFA外覆层与橡胶内芯的结合使得包氟O型圈整体保持一致的密封性，密封圈上各个点的弹性和压缩均匀，在经过持续压力作用下仍可重复安装使用。

随介质压力的增加，密封圈整体受到压缩。包氟O型圈就象一种高黏度的液体，将作用在其上的压力毫不减少地向各个方向传递出去。

橡胶O型圈易磨损、耐化学腐蚀性和抗气体渗透性能差，纯Telfon O型圈硬度较高能够抗压缩但是弹性较差。包氟O型圈与其它任何橡胶和Telfon的O型圈相比，都具有无可比拟的密封性和长寿命，尤其应用在苛刻的介质中。

FEP和PFA两种材质本质上很相似，但PFA的耐高温性能较FEP更好。

适用温度范围

• FEP外壳：+205℃   可在260℃高温下较短时间使用
• PFA外壳：+260℃   可在300℃高温下较短时间使用
• SI内芯：-60℃   通常用在食品类机械上
• FKM内芯：-25℃   通常用在耐腐蚀环境中

硬度

不同材质的Chem-Ring 密封圈的平均硬度为：
• 实心硅橡胶: 85-90
• 实心FKM橡胶: 90-95
• 空心硅橡胶：75-80

主要优点

• 突出的耐化学性能，几乎适用于所有化学介质
• 抗腐蚀性优良
• 温度适用范围宽
• 耐压缩性好
• 抗摩擦
• 良好的抗溶涨性
• 耐高压力
• 优异的密封持久性，使用寿命长

用途

应用行业

包氟O型圈的安装

• 安装或通过包氟O型圈的部位要求光滑、无毛刺、凹槽和尖角，内孔的剖光度应达到0.5 毫米，轴的剖光度应达到0.25毫米。

• 用干净的轻质油或油脂涂抹润滑包氟O型圈表面及其接触的相关部位。

• 如果包氟O型圈安装于轴上时比较困难，可将它浸入热水中几分钟使其膨胀，这种经软化和膨胀的O型圈安装时比较容易。在热的时候安装此O型圈，等冷却下来其尺寸又恢复到原来。

• 不要太剧烈的弯曲包氟O型圈，否则会引起FEP/PFA的褶皱而影响使用。

包氟O型圈要求压缩量

• 静密封状态：15%-20%
• 动密封状态：10%-12%
• 气动状态：7%-8%

制造标准

包氟O型圈,无接缝,由均匀致密的FEP/ PFA将SI或FKM的内芯完全包覆而成。

简而言之,在很薄的FEP/ PFA的管形材料中经压力注入橡胶内芯，这样消除了管壁和内芯之间可能存在的缝隙。

特殊热压铸工艺把FEP/ PFA管连接成真正无缝隙的密封环。我们的包氟O型圈压接缝与其它部分并无差异，不会影响密封性能或寿命的连接点或凸凹部分。

特殊热压铸工艺对包氟O型圈密封环的质量至关重要，压铸橡胶“O”形圈的制造标准中尤其对丝径横切面上的允许公差控制的非常小，如果超出公差允许范围,会严重影响“O”形密封圈的密封性能。

外包覆FEP/PFA经非常精确和熟练的手工压模而成，传统的生产工艺无法绝对保证接缝区域的公差。

抗化学腐蚀性

外包覆的FEP/ PFA是包氟O型圈的基本组成部分,它具有优良的抗化学物侵蚀性能，在正常使用温度下,  FEP/ PFA只受很少几种化学物的侵蚀,如一些金属强碱、氟和一些卤化物与FEP/ PFA不兼容。

在接触FEP(建议极限温度为204℃/400F)/ PFA（建议极限温度260℃/500F）时,一些高浓度的化学物会与之起反应，在高温下, FEP/ PFA会受到80%的NaOH 和KOH、金属氢化物如硼酸（B2 H6）、氯化铝、氨（NH3）和一些氨基酸（NH2）和亚氨基（R=NH）的有机物的侵蚀。在温度达250℃/480F时，还会受到70%硝酸的慢性氧化反应的侵蚀。

如果用在在这些极端状况下，产品还须经特殊测试。除了被提到的这些化学物，包氟O型圈对其它化学物通常呈现化学惰性。

与特氟陇聚合物相兼容的化学物
