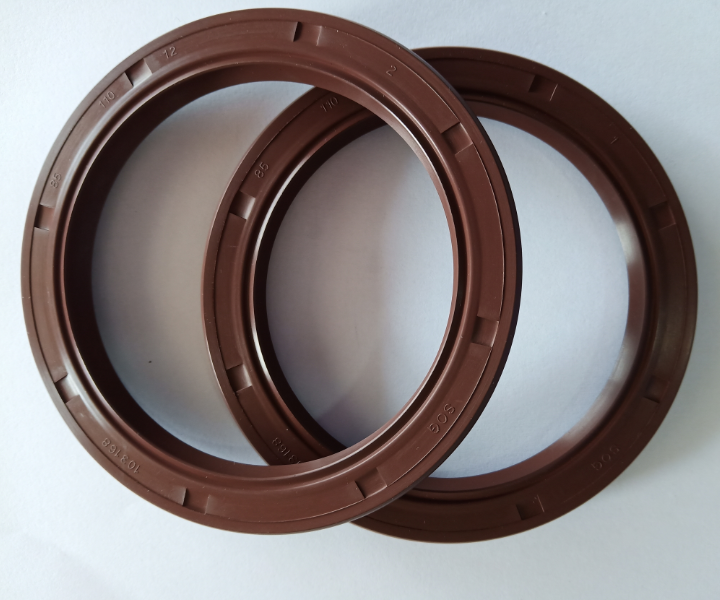

骨架油封
概述

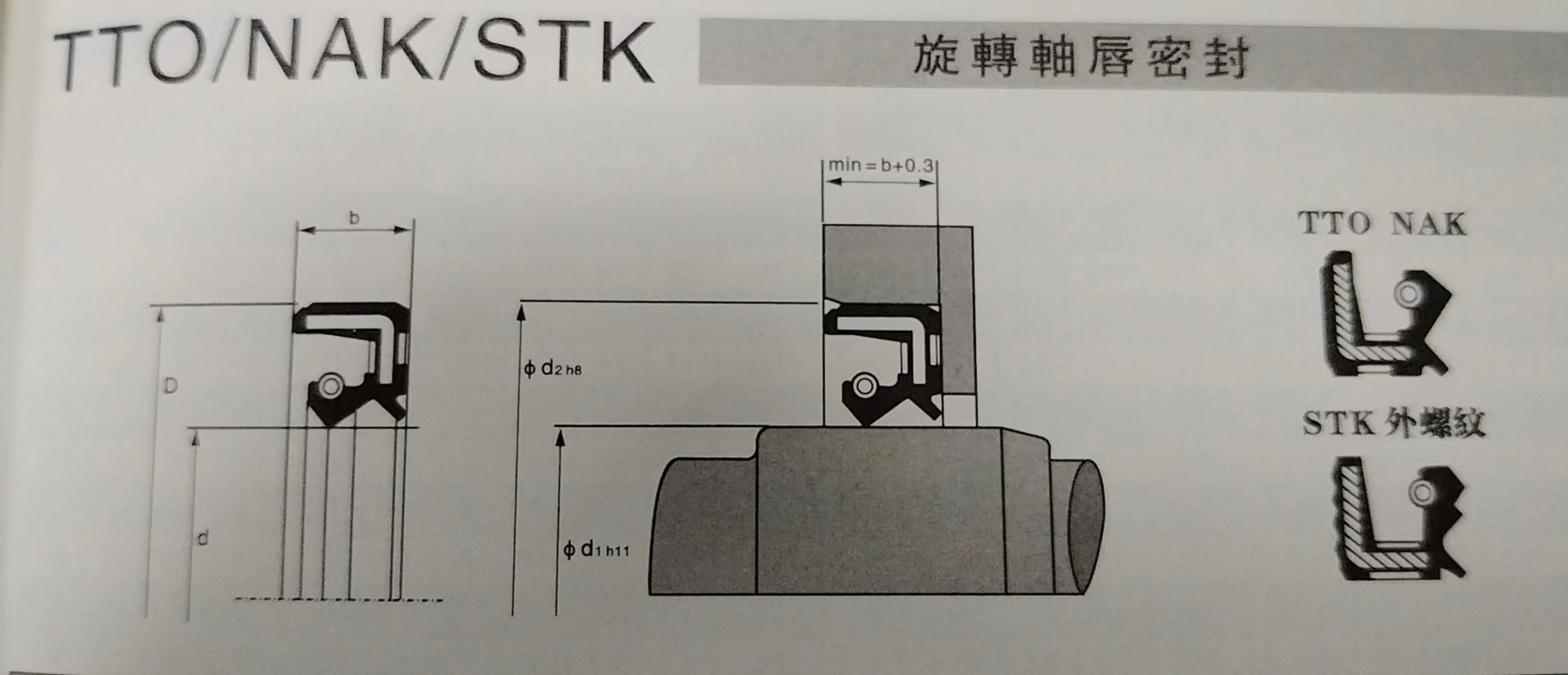

骨架油封結構有三部分組成:油封體、加强骨架和自紧螺旋彈簧。密封體按照不同部位又分爲底部、腰部、刃口和密封唇等。通常,在自由狀態下的骨架油封,其内徑比外徑小,即具有一定的“過盈量”。
因此,當油封裝入油封座和軸上之後,油封刃口的壓力和自緊螺旋彈簧的收縮力對軸産生一定的徑向緊力,經過一段時間運行後,該壓力會迅速减小乃至消失,因而,加上彈簧可以隨時補償油封自緊力。
骨架油封的作用一般就是將傳動部件中需要,潤滑的部件與出力部件隔離,不至于讓潤滑油滲漏,通常用于旋轉軸是一種旋轉軸唇密封。
材料
NBR丁晴橡膠、FKM氟橡膠
介質
礦物油、合成油
工作温度℃
-25至+100、-20至+250
工作壓力
0.3 bar
材料硬度70°(SHA)
